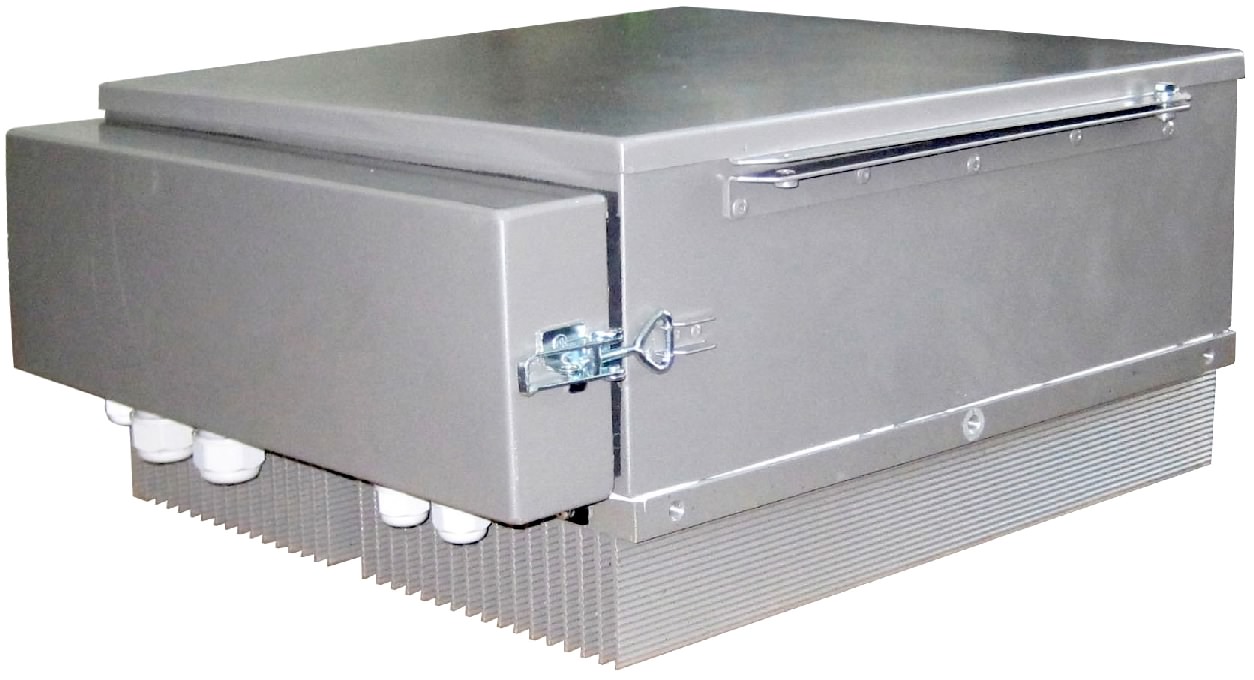

Преобразователь напряжения типа ПКС-600/220-3

ПКС-3


           ПКС предназначены для преобразования напряжения контактной сети городского электротранспорта в напряжение переменного тока однофазной сети 220 В согласно ГОСТ 29322-2014 для питания различного технического и бытового оборудования . Мощность преобразователя достигает 3 квт. с возможностью 150% перегрузки ( 4.5 квт) в течении 1 минуты. Имеется возможность подключения 2-х преобразователей параллельно через специальный кабель коммутации для автоматического распределения нагрузки между двумя преобразователями. При этом мощность подключаемой нагрузки увеличивается вдвое.

ПКС могут эксплуатироваться в следующих условиях:

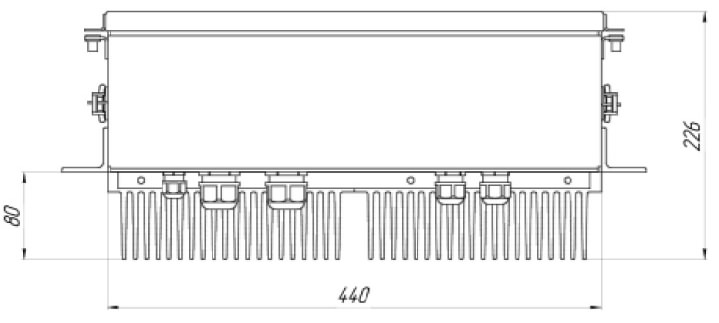

Схема


           •   рабочая температура окружающего воздуха от –40°С до +40°С;
           •   влажность до 98% при температуре +25°С;
           •   после воздействия ударов с ускорением 3g при длительности ударного импульса от 2 до 20 мс;
           •   после циклической смены температур от –50°С до +50°С;
           •   после воздействия инея с последующим оттаиванием.

ПКС в упаковке для транспортирования должны сохранять работоспособность после воздействия следующих факторов:


  •   Вибрации в диапазоне частот от 10 до 60 Гц с ускорением 1g;
  •   Температуры окружающей среды от –60°С до +50°С;
  •   Относительной влажности до 98% при +25°С;
  •   Атмосферного давления от 630 до 800 мм рт. ст.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режимы электропитания и электрической нагрузки ПКС приведены в таблице 1.

Таблица 1. Режимы электропитания и электрической нагрузки ПН

 ПАРАМЕТР

ПКС–600/220-3

 Напряжение питания постоянное, В

не менее 250

не более 720

 Потребляемый от сети ток, А

-

8,0

Напряжение на нагрузке переменное, В не более

220 + - 3%

 Частота выходного напряжения, Гц автономного
генератора, кВт, не менее

50 +- 0,1%

 КПД, %

> 90

 Ток нагрузки, А
– при непрерывной работе
– длительно, до срабатывания термозащиты

0
-

13,6
16,0

 Гальваническая развязка, электронные защиты от перегрузки и короткого замыкания

наличие

 Исполнение

IP 65



Габаритные размеры ПКС не более 520 * 520 * 230 мм.
Масса ПКС- 600/220-3 не более 28 кг.
Показатели надежности: Средняя наработка на отказ ПКС- 600/220-3 не менее 80000 часов. Средний срок службы ПКС–600/220 не менее 10 лет.
