Преобразователь напряжения типа ПКС-600/220-5

ПКС-5

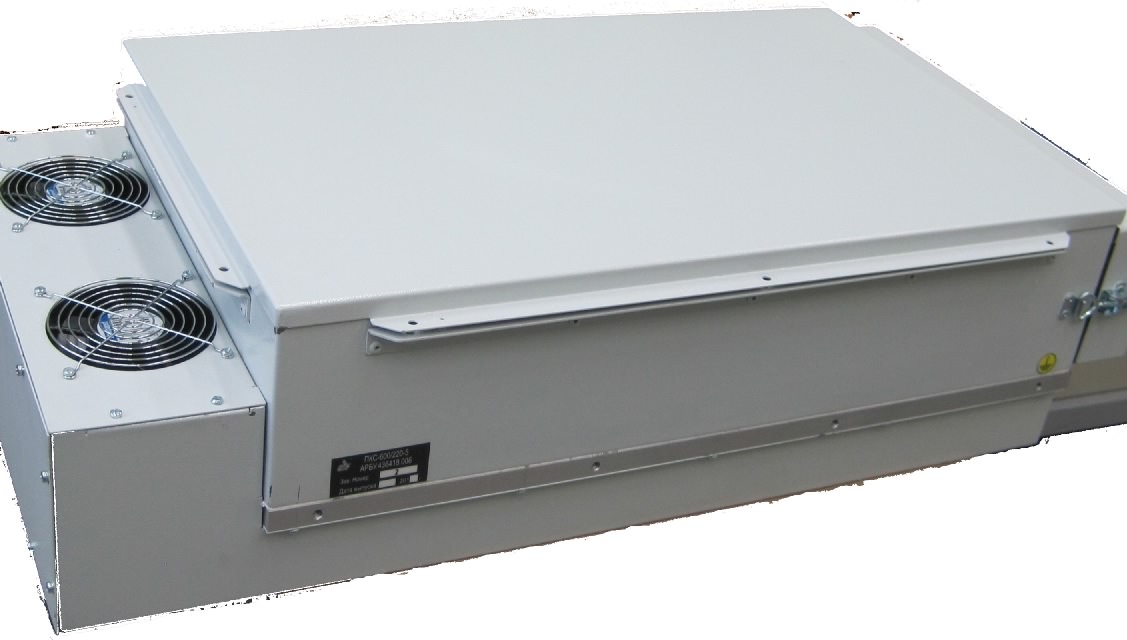

           ПКС предназначены для преобразования напряжения контактной сети городского электротранспорта в напряжение переменного тока однофазной сети 220В согласно ГОСТ 29322-2014 для питания различного технического и бытового оборудования. Выполнен в виде шкафа с принудительным обдувом от встроенных вентиляторов.

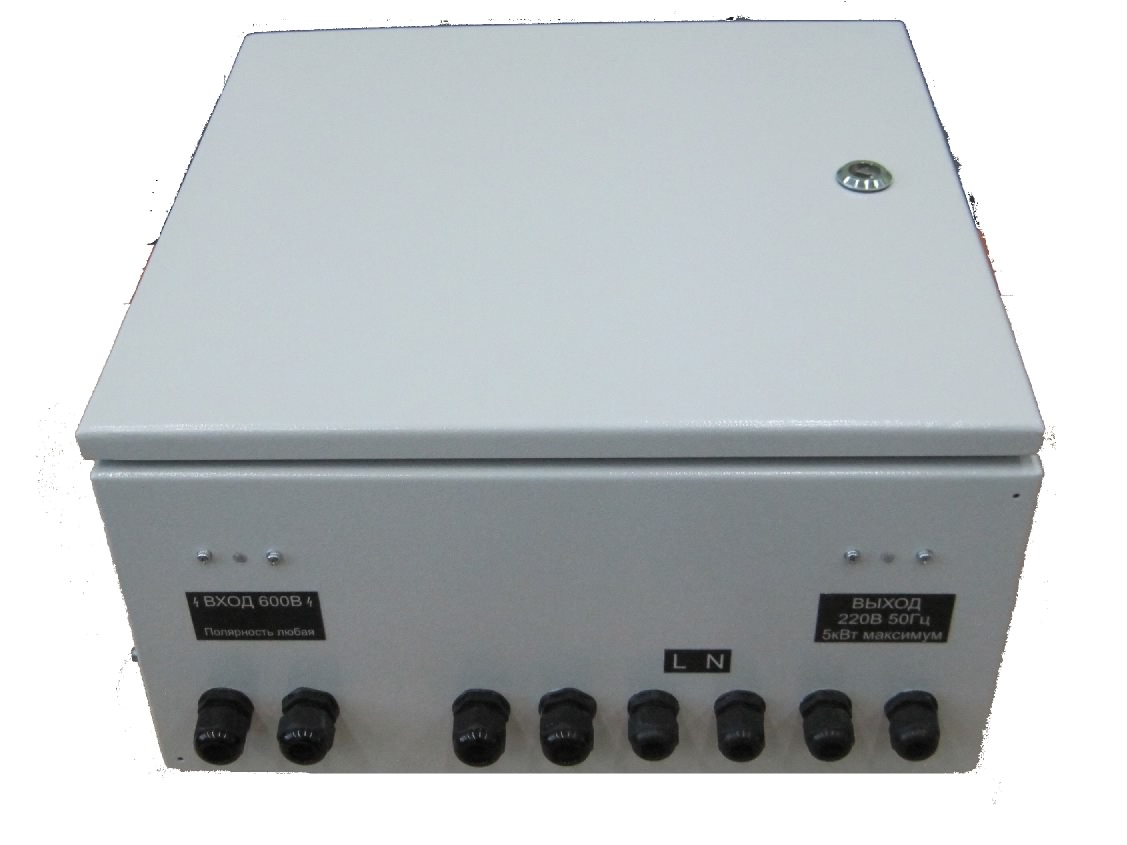

Поставляется в комплекте со шкафом коммутации сети (ШКС) ( среднее фото ).

Мощность преобразователя достигает 5 кВт.

ПКС-5



ПКС могут эксплуатироваться в следующих условиях:

           •   рабочая температура окружающего воздуха от –40°С до +40°С;
           •   влажность до 98% при температуре +25°С;
           •   после воздействия ударов с ускорением 3g при длительности ударного импульса от 2 до 20 мс;
           •   после циклической смены температур от –50°С до +50°С;
           •   после воздействия инея с последующим оттаиванием.

ПКС-5

ПКС в упаковке для транспортирования должны сохранять работоспособность после воздействия следующих факторов:

           •   Вибрации в диапазоне частот от 10 до 60 Гц с ускорением 1g;
           •   Температуры окружающей среды от –60°С до +50°С;
           •   Относительной влажности до 98% при +25°С;
           •   Атмосферного давления от 630 до 800 мм рт. ст.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режимы электропитания и электрической нагрузки ПКС приведены в таблице 1.

Таблица 1. Режимы электропитания и электрической нагрузки ПН

 ПАРАМЕТР

ПКС–600/220-5

 Напряжение питания постоянное, В

не менее 450

не более 720

 Потребляемый от сети ток, при максимальной нагрузке не более, А

-

15,0

 Напряжение на нагрузке переменное, В не более

220 + - 5%

 Частота выходного напряжения, Гц

50 +- 0,1%

 КПД, %

> 85

 Гальваническая развязка, электронные защиты
от перегрузки и короткого замыкания

наличие

 Исполнение

IP 65



Габаритные размеры ПКС не более 900 * 520 * 230 мм.
Масса ПКС- 600/220-5 не более 55 кг.
Показатели надежности: Средняя наработка на отказ ПКС- 600/220-5 не менее 80000 часов. Средний срок службы ПКС–600/220-5 не менее 10 лет.
