Блок электропитания магниторазрядных насосов БПМ-1200-У

БПМ 1200


Блок питания магниторазрядного насоса БПМ-1200-У (далее – БПМ) предназначен для электропитания насосов магниторазрядных диодных типа НМД-1, НМД-0,63, НМД-0,4, НМД-0,25, НМД-016, НМД-0,1, НМД-0,063, НМД-0,025, НМД-0,016 или аналогичных им.

БПМ может быть оптимально согласован с насосами типа НМД различной производительности и остаточного ресурса работы, благодаря большой выходной мощности и микроконтроллерному управлению с возможностью выбора уровня ограничения выходного тока в широких пределах в зависимости от выходного напряжения.

bpm-025

УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Температура окружающего воздуха, оС
    Относительная влажность при t = +25оС, не более:
    Атмосферное давление, мм рт. ст.:

от +10 до +40
80%
750 ± 50

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Напряжение питающей сети, В
    Ток потребления, не более
    Коэффициент мощности, не менее:
    Полярность выходного напряжения

    Ток короткого замыкания, регулируемый
    Максимальное выходное напряжение, регулируемое

~220В±30В, 50Гц;
6,5А
0,95
БПМ-1200-У – положительная, БПМ-1200-У-MC – отрицательная
200 - 1000 мА
3,6 - 7,4 кВ

    Максимальная мощность в нагрузке
    Регулируемый выходной ток при выходном напряжении
    (экстраполяция между контрольными точками линейная
    по мощности):

    Цифровая индикация выходного тока,
      выходного напряжения, выходной мощности,
      температуры радиатора преобразователя или
      уровня срабатывания защиты от ухудшения
      вакуума (по току нагрузки)

1000 Вт
200 - 1000 мА при Uвых = 500 В,
200 - 1000 мА при Uвых = 1,0 кВ
100 - 500 мА при Uвых = 2,0 кВ
70 - 350 мА при Uвых = 2,8 кВ,
28 - 140 мА при Uвых = 3,6 кВ,
14 - 70 мА при Uвых = 5,0 кВ,
6 - 30 мА при Uвых = 7,0 кВ;


    Минимальный измеряемый ток:
    Дистанционное управление

    Продолжительность непрерывной работы
    Габаритные размеры
    Масса, не более

    1 мкА;
    интерфейс RS-485, протокол ModBus RTU
    не ограничена
    19”, 3U, 485х135х480 мм;
    12,5 кг

КОНСТРУКЦИЯ

БПМ выполнен в виде отдельного переносного блока в 19-ти дюймовом корпусе высотой 3U.
Элементы корпуса блока (основание, передняя панель, верхняя крышка, ручки для транспортировки) скрепляются с помощью винтов

ПРИЛОЖЕНИЕ

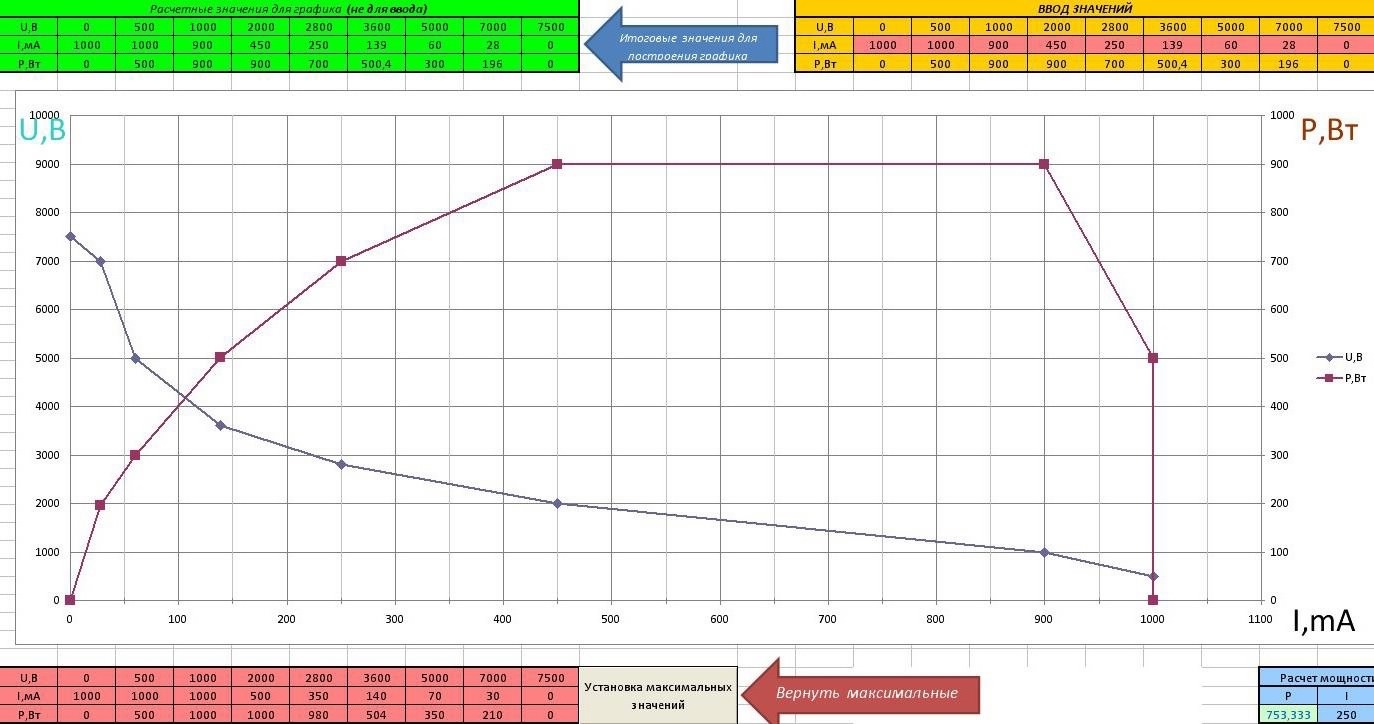

Для наглядности нагрузочной характеристики при выборе уровней тока в контрольных точках, можно воспользоваться таблицей ниже БПМ-1200 «характеристика».

БПМ 1200
